SN aparati

Vrste SN aparata

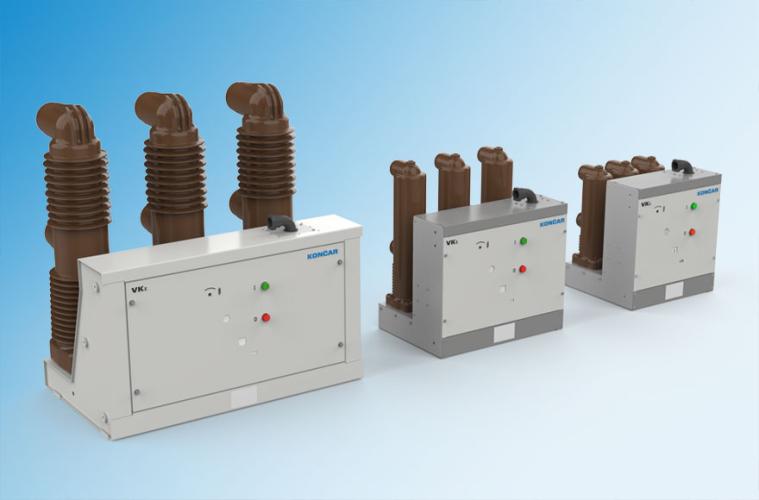

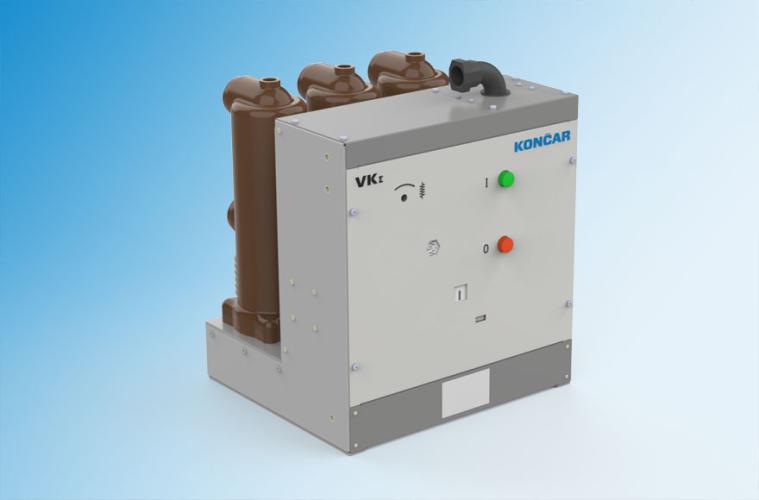

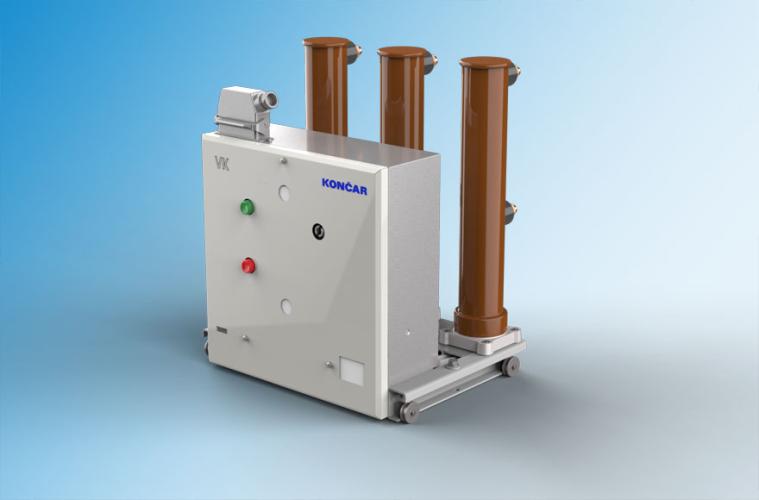

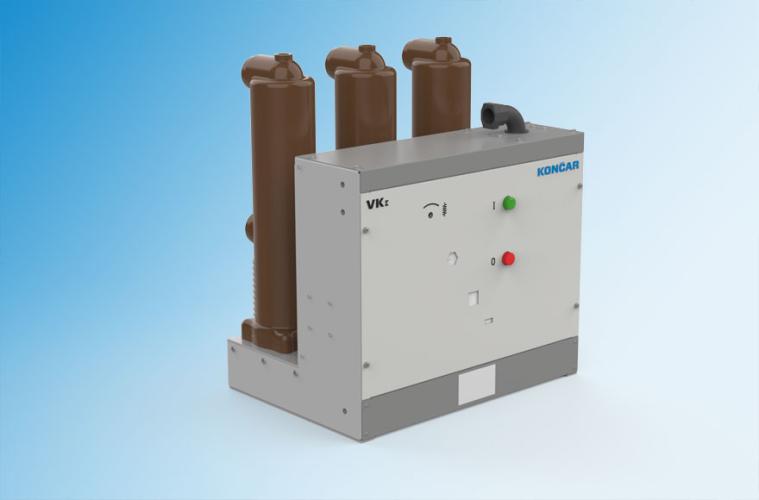

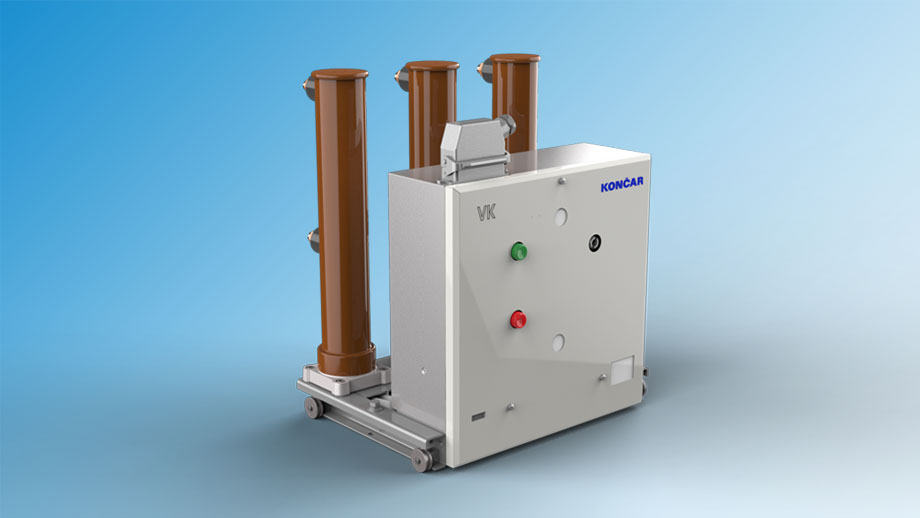

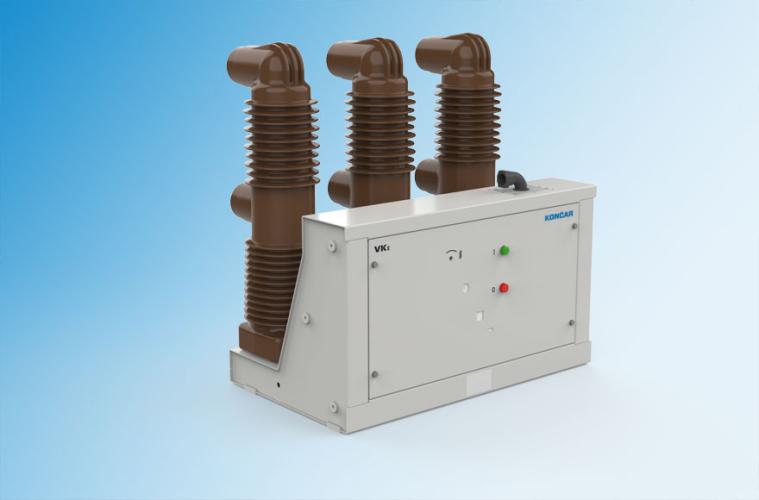

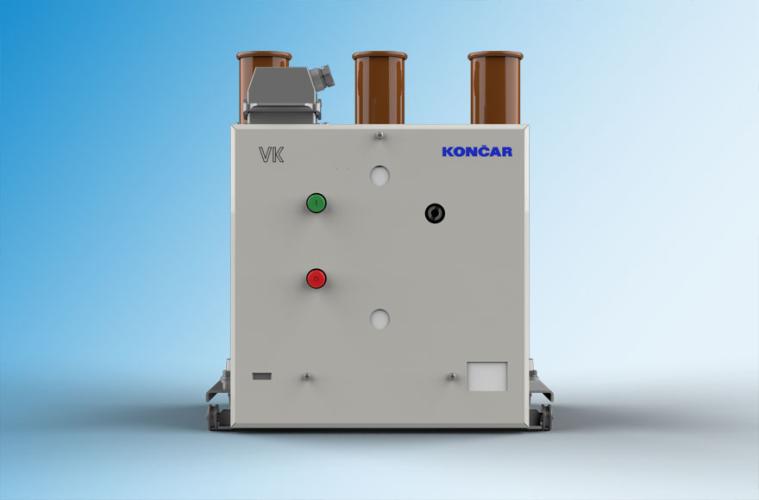

Prekidači srednjeg napona za unutarnju ugradnju serija VK i VK

Vakuumski prekidači serije VK i VK proizvode se kao tropolne i jednopolne jedinice za nazivne napone 12, 24 i 38 kV te su namijenjeni unutarnjoj ugradnji u skladu s normom IEC 62271-100.

Standardna izvedba tropolnog prekidača jedinstvena je cjelina koju čini čelično postolje na kojem su smješteni polovi mehanički povezani i istodobno upravljani putem pogonskog mehanizma. Svaki pol sastoji se od vakuumske komore za gašenje električnog luka smještene unutar izolacijske cijevi te pomičnog i nepomičnog kontakta.

Svaki prekidač je modularne izvedbe i izrađuje kao fiksna ili izvlačiva izvedba. Ovisno o naponskoj razini i namjeni te posebnim zahtjevima kupaca, ugrađuje se prikladna oprema. Prekidače starije izvedbe moguće je modernizirati, što produljuje životni vijek trafostanice.

Nova generacija vakuumskih prekidača serije VK logičan je nastavak duge tradicije proizvodnje prekidača. Promjena tehnologija izrade polova, mehanizma upravljanja te priključnih kontakata, rezultirala je manjim dimenzijama prekidača te ekonomičnijim i jednostavnijim slaganjem sklopova tijekom procesa izrade prekidača.

U posljednjih 20 godina isporučeno je preko 6.000 jedinica svih naponskih razina i izvedbi. Prema tehničkim zahtjevima i trendovima na tržištu, razvijaju se prekidači većih tehničkih parametara.

SN aparati
Osnovne značajke prekidača:
  • Velika pouzdanost i raspoloživost
  • Ugradnja u klasično postrojenje
  • Jednostavna i brza montaža na terenu
  • Minimalne dimenzije
  • Visoka razina sigurnosti pogonskog osoblja
  • Modularni dizajn
  • Niski ukupni troškovi tijekom životnog vijeka
  • Neosjetljivost na utjecaj okoline
  • Ekološka podobnost
  • Životni vijek dulji od 30 godina
  • Bez eksploatacijskog održavanja primarnog kruga
  • Elastičnost izvedbe jednopolnih shema
  • Mogućnost izvedbe daljinskog upravljanja
  • Nazivna struja ≤2500 A
  • Ručni ili motorni pogon
  • Povećana mehanička izdržljivost – klasa M2

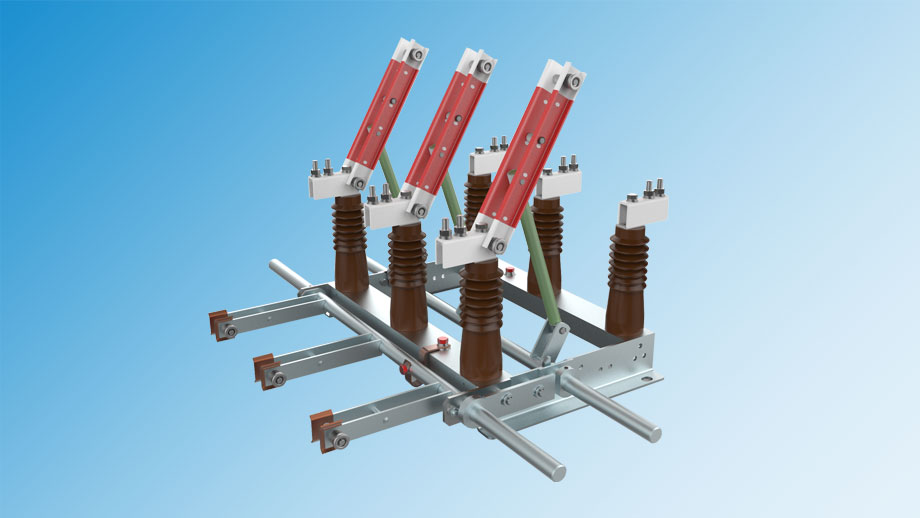

Rastavljači za unutarnju ugradnju serije Ru

Rastavljače serije Ru proizvodimo kao tropolne i jednopolne jedinice za nazivne napone do 38 kV i nazivne struje do 2500 A za unutarnju ugradnju prema normi IEC 62271-102. Na poseban zahtjev izrađujemo i rastavljače za veće nazivne struje te manji broj faza.

Standardna izvedba tropolnog rastavljača jedinstvena je cjelina koju čini čelični temeljni okvir s tri mehanički povezana i istodobno upravljana pola. Svaki pol sastoji se od dva potporna izolatora izrađena od epoksidne zaljevne smjese koji na sebi nose kontaktne noževe i nepomične kontakte.

Rastavljači su modularne izvedbe i isporučuju se sa ili bez noževa za uzemljenje. U izvedbi rastavljača sa noževima za uzemljenje, kupac bira sa koje strane rastavljača je montiran nož, a prema zahtjevima kupaca montiraju se i obostrano.

Rastavljači za unutarnju ugradnju serije Ru
Osnovne značajke rastavljača:
  • Jednostavna, brza i fleksibilna montaža na terenu
  • Visoka razina sigurnosti pogonskog osoblja
  • Modularni dizajn
  • Niski ukupni troškovi tijekom životnog vijeka
  • Neosjetljivost na utjecaj okoline
  • Jednostavno periodično održavanje
  • Mogućnost izvedbe daljinskog upravljanja
  • Nazivna struja ≤2500 A
  • Mogućnost prigradnje obostrane signalizacije
  • Ručni ili motorni pogon
