Strojna obrada
CNC strojevi koje posjedujemo provjerene su kvalitete i jamče maksimalnu preciznost za posebna prilagođena rješenja i za obratke maksimalnih dimenzija. Riječ je o proizvodima s promjerom tokarenja 8 metara i visine 5 metara, duljinom od 20 metara tijekom glodanja i širinom od 8 metara. Maksimalna težina obratka koju možemo obraditi je 100 tona.
Izdvajamo tri najveća vlastita stroja, koja nam omogućavaju strojnu obradu velikih zavarenih komponenti i donose značajnu konkurentsku prednost na tržištu.

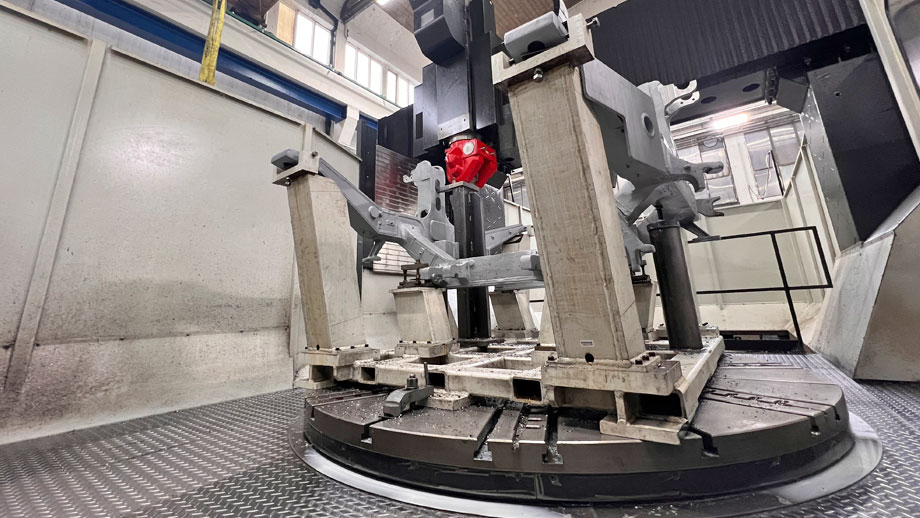

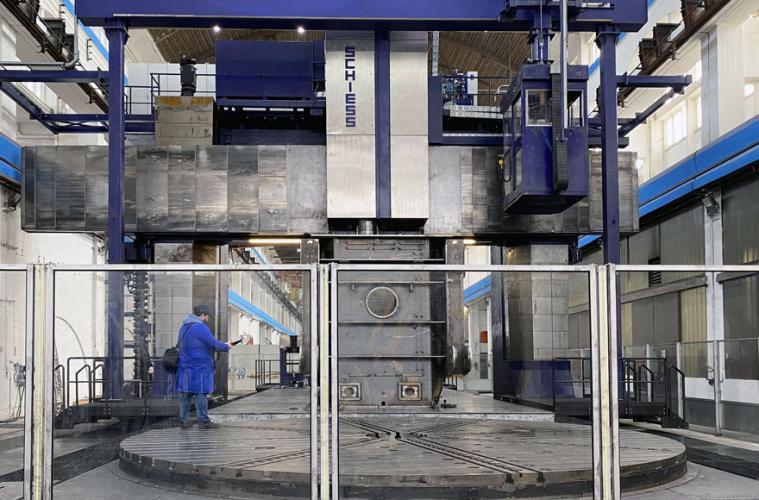

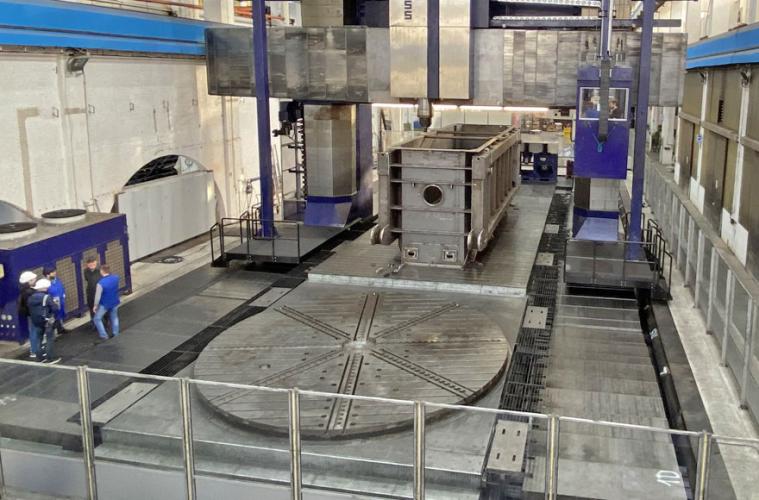

Schiess Vertimaster VMG 6-PS
Glavne značajke:
- Upravljačka jedinica: Sinumerik 840D
- Glavno vreteno: SK60/SK50
- Snaga: 100 kW
- Okretni stol: 6.000 mm
- Fiksni stol: 6.000 x 15.000 mm
- Promjer stola za tokarenje: 6.000 mm
- Ukupna radna dužina: 21.000 mm
- Razmak između stupova: 8.000 mm
- Razmak između stola i poprečne grede: 4.950 mm
- Radna visina: 4.700 mm
- Nosivost: 250 t
- 4-osna kutna glava
- 5-osna kutna glava
- Revolver za tokarenje C8
- Automatska izmjena alata i kutnih glava
- Sve osi na hidrostatskim vodilicama
- Hod po osi X 21.000 mm
- Hod po osi Y 10.865 mm
- Hod po osi Z 3.000 mm
- Brzi hod 16.000 mm/min

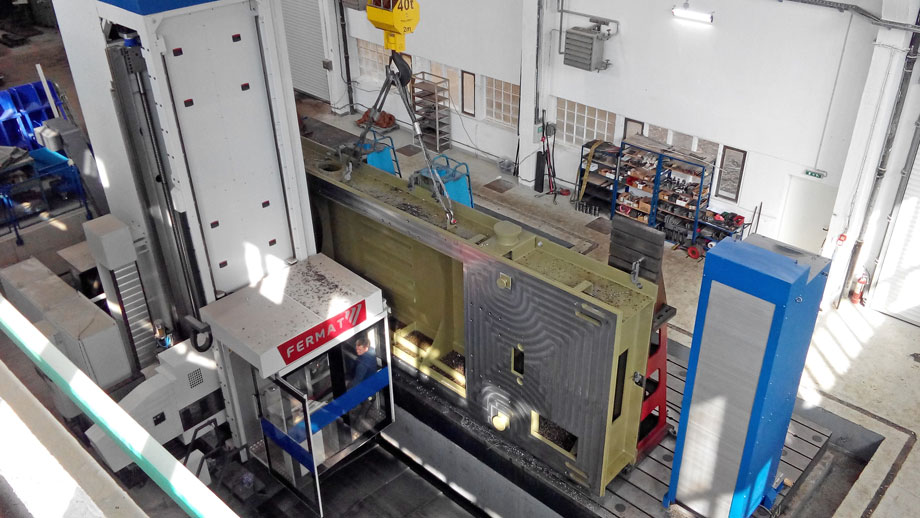

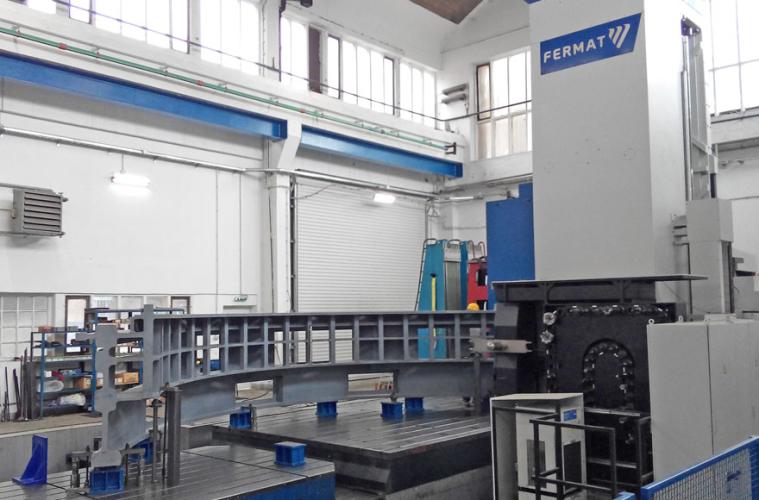

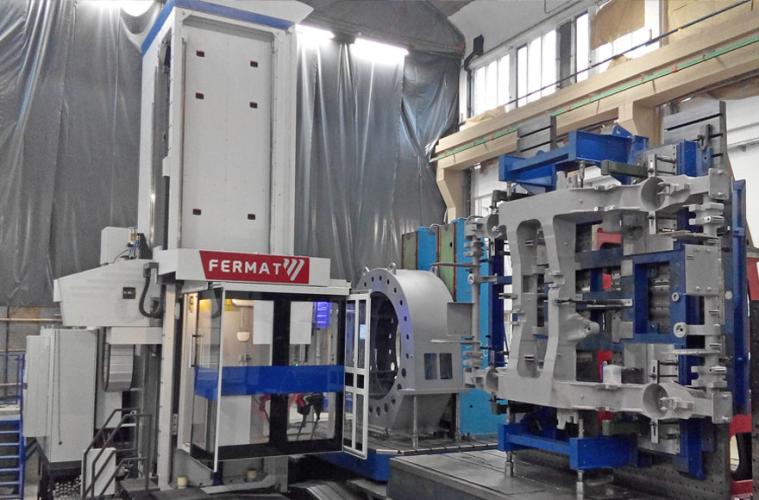

Numerički horizontalni obradni centar – Fermat WRF 150 CNC
Glavne značajke:
- Upravljački sustav: Heidenhain iTNC530
- Pogon vretena: Siemens, 58/80 kW
- Promjer vretena: 150 mm
- Osi stroja:
- S-os: Radna os vretena
- X-os: 10.500 mm
- Y-os: 5.000 mm
- Z-os: 1.200 mm (vretenište)
- W-os: 1.000 mm (vreteno)
- V-os: 2.400 mm
- B-os: rotacija stola
- Automatska izmjena glava/alata
- Radni stolovi:
- 1 x fiksni stol: 7.540 x 3.200 mm
- 1 x okretni stol: 2.500 x 3.500 mm; 40t
TOS FRPNZQ 250A-VR/A2,5
Glavne značajke:
- Promjer stola: 3.000 mm
- Razmak stupova: 3.500 mm
- Radna dužina: 4.000 mm
- Radna visina: 1.500 mm
- Maksimalna nosivost: 25 t
Kako bismo popratili i potvrdili visoku preciznost naših obradnih centara, opremljeni smo FARO laser trekerom, trodimenzionalnim koordinatnim mjernim uređajem visoke preciznosti, koji radi na principu laserske zrake koja prati mjerni alat na komadu koji mjerimo. Točnost mjerenja je unutar 16µm + 0,8µm/m. Uređaj je mobilan i brz za premještanje i ponovno postavljanje, a spreman je za rad neposredno nakon uključivanja.
Namijenjen je mjerenju kratkog do dugog dometa (do max. 80 metara). U isti je integrirana meteorološka stanica koja osigurava precizno mjerenje u različitim vremenskim uvjetima. Posjedujemo bogato iskustvo u mjerenjima vrlo zahtjevnih konstrukcija.
